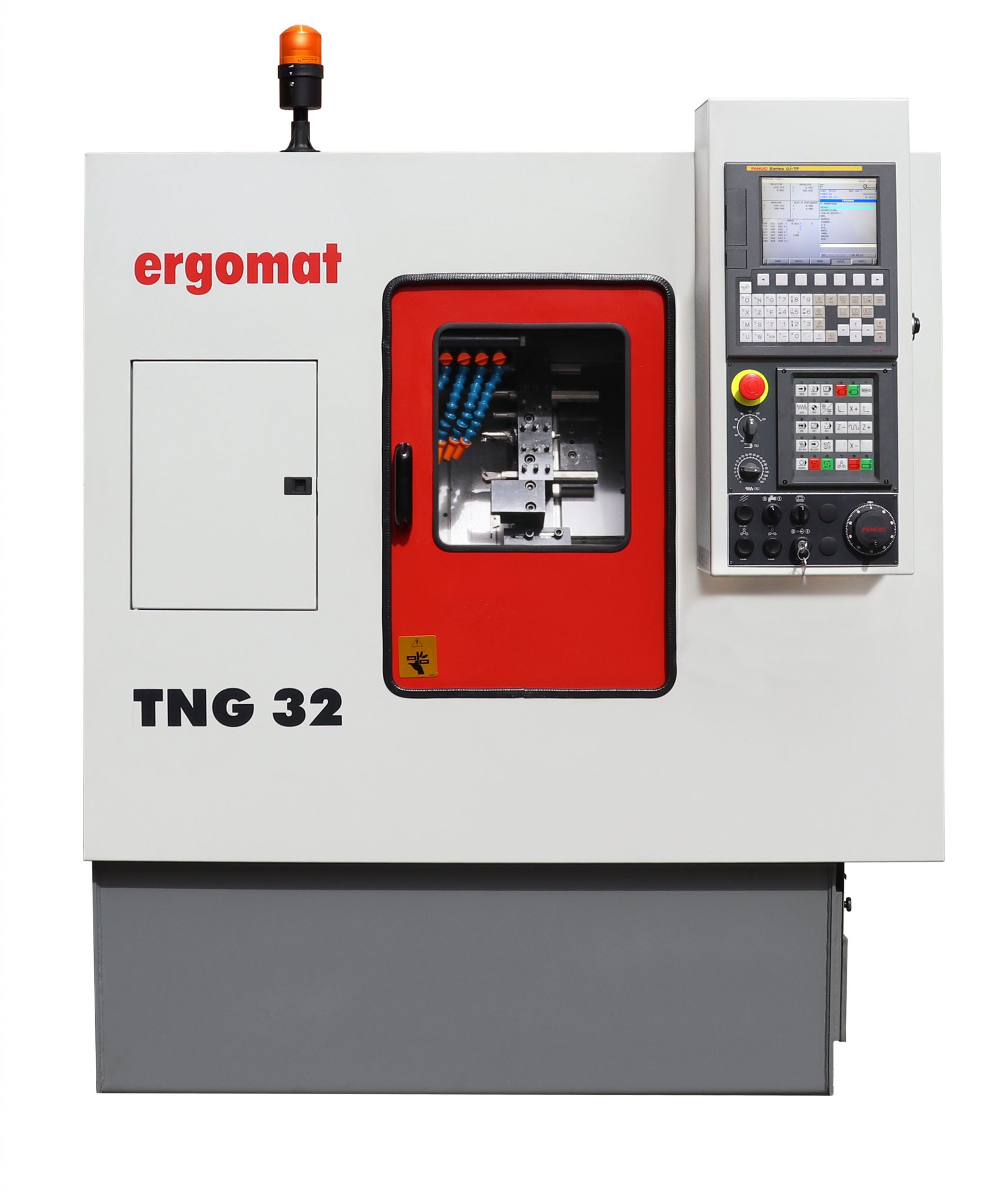

TNG 32

Torno automático universal CNC  tipo “Gang”

  • Construção compacta com barramento inclinado de 60º oferece grande conforto operacional além de eficiente saída dos cavacos e fluxo do líquido refrigerante
  • Carro cruzado desliza sobre guias lineares de alta precisão
  • Mesa com suportes porta-ferramenta, tipo gang, para até 7 posições
  • Blocos porta-ferramenta de troca rápida de 3 posições para haste de Ø 20 mm
  • Usinagens a partir de barras até Ø32 mm
  • Sujeição mecânica com garras
  • Grande economia de espaço
  • Acessórios opcionais
  • Transportador de cavacos
  • Alimentador servoacionado de barras
  • Alimentador hidráulico de barras
  • Magazine automático de barras
  • Refrigeração interna para até
  • 8 ferramentas (4 bar)
  • Porta-ferramentas diversos
Modelo TNG 32
Campo de trabalho
Curso transversal livre eixo X mm 300
Curso longitudinal livre eixo Z mm 175
Fuso principal
Diâmetro máx. barras mm 32
Acionamento principal
Rotação máxima do fuso rpm 5.000
Motorização
Potência – contínua / intermitente kW 3,7 / 4,4
Acionamento dos eixos
Avanço rápido (X / Z) m/min 12 / 20
Mesa porta-ferramentas tipo gang
Nº máximo de ferramentas 7
Secção de ferramentas mm 12 x 12
Calha separadora de peças
Diâmetro máximo da peça mm 32
Comprimento máximo da peça mm 75
Sistema de refrigeração
Pressão do líquido refrigerante bar 2 / 4*
Capacidade do tanque l 100
Comando numérico
Siemens* 808D
Fanuc 0i – TF
Dimensões
Comprimento x largura x altura**
mm
1470 x 1030 x 1650
Peso líquido aproximado kg 1.160

Dados técnicos sujeitos a alterações técnicas sem prévio aviso.
* sob consulta  ** sem transportador de cavacos
