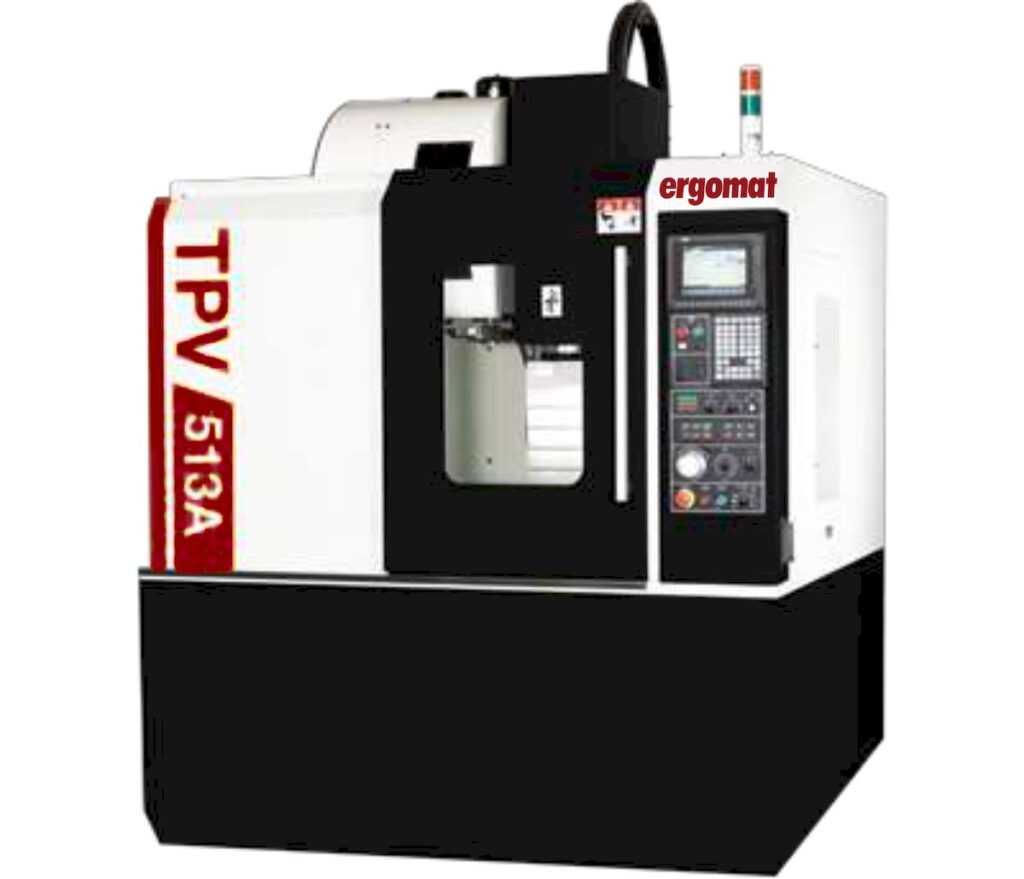

Centro de Furação e Rosqueamento
Ergomat by TMT – TPV 513 A
Modelo | TPV - 513A | |||||
---|---|---|---|---|---|---|
Cursos | Curso eixo X | mm | 510 | |||
Curso eixo Y | mm | 400 | ||||
Curso eixo Z | mm | 430 | ||||
Distância entre nariz do eixo árvore e mesa | mm | 150 a 580 | ||||
Avanços | Avanço rápido X / Y / Z (G00) | m/min | 48/48/60 | |||
Máximo avanço de corte (G01) | m/min | 10,000 | ||||
Mesa | Tamanho da mesa | mm | 600 x 420 | |||
Peso máximo sobre a mesa | Kg | 250 | ||||
Cabeçote Vertical | Rotação máxima | rpm | 10,000 | |||
Rotação máxima para rosqueamento | rpm | 4,000 | ||||
Cone do eixo árvore | BT-30 | |||||
Transmissão | Direta | |||||
Potência | kW | 3,7 / 2,2 | ||||
Magazine de ferramentas | Tipo | Braço automático | ||||
Quantidade de ferramentas | 20 + 1 | |||||
Comprimento máximo da ferramenta | mm | 200 | ||||
Diâmetro máximo da ferramenta | mm | 63 | ||||
Peso máximo da ferramenta | Kg | 3 | ||||
Tempo de troca "ferramenta a ferramenta" | seg. | 1.5 | ||||
Tempo de troca "cavaco a cavaco" | seg. | 1.9 | ||||
CNC | Fabricante do comando numérico | Mitsubishi / Fanuc |
