TBC
Centro de torneamento de carros múltiplos

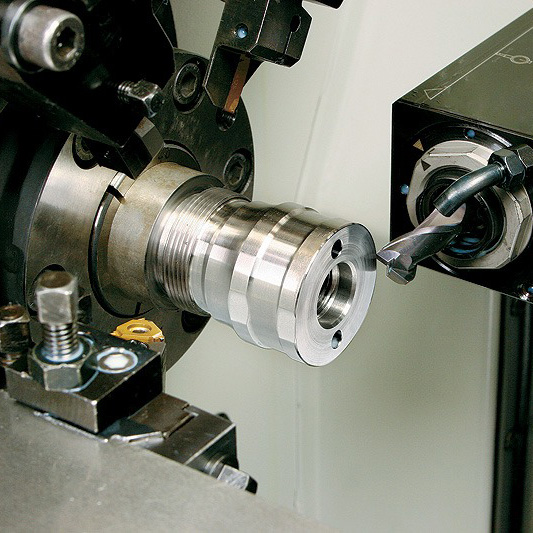

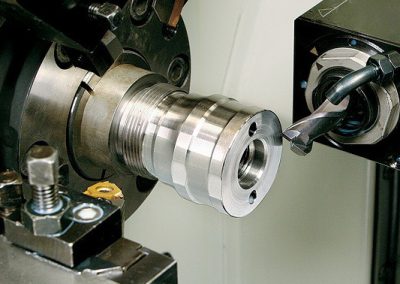

- Centro de torneamento para a usinagem completa de peças de alta complexidade
- Operações simultâneas até 4 ferramentas
- Construção compacta com ampla área de trabalho
- Comando numérico Fanuc 31i-Model B
- Acionamento da árvore principal através de motor spindle Fanuc
- 8 eixos controlados pelo CNC
- Acionamento dos carros e do revólver através de servo-motores Fanuc e fusos de esferas recirculantes

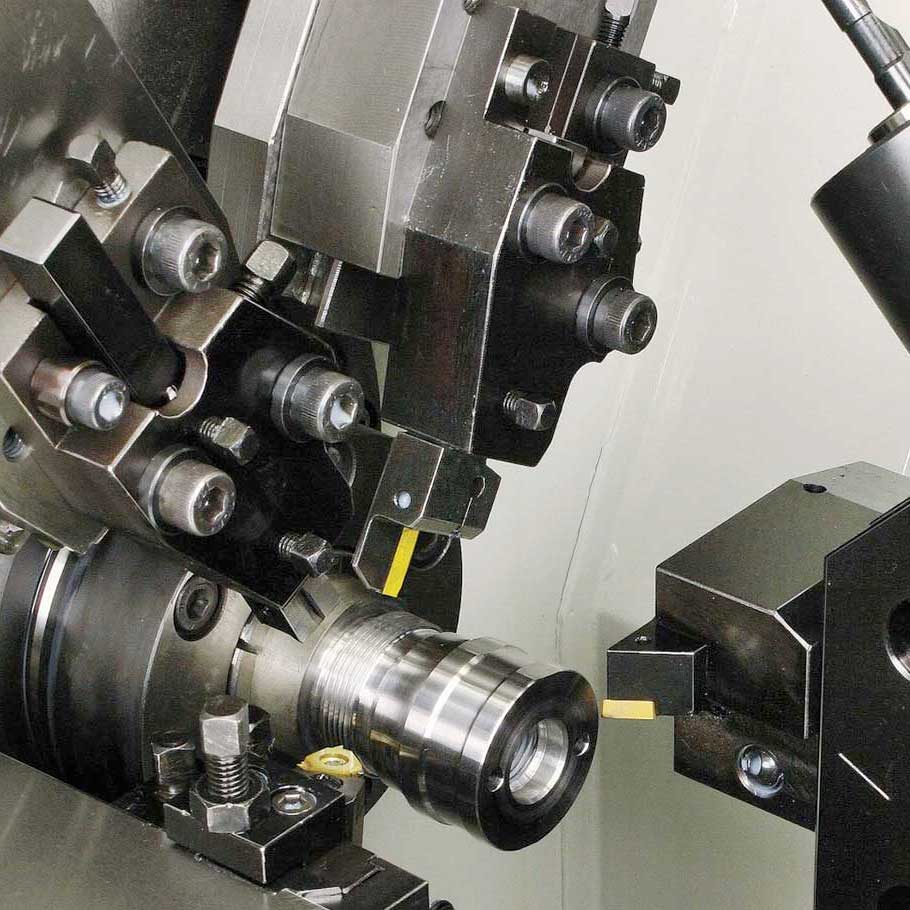

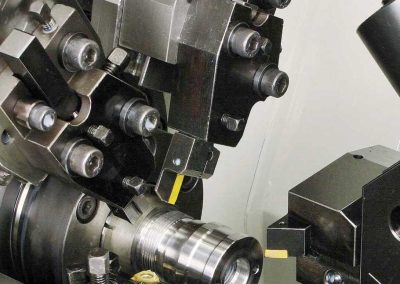

- 2 carros verticais (V1 e V2) para cortar e formar
- Carro cruzado CNC dianteiro (X1Z1) com interpolação plena dos eixos
- Carro cruzado CNC traseiro (X2Z2) com interpolação plena dos eixos inclusive:
– revólver servo-acionado
– até 8 posições porta-ferramentas acionadas
– dispositivo de agarre, com placa para peças até Ø65 mm

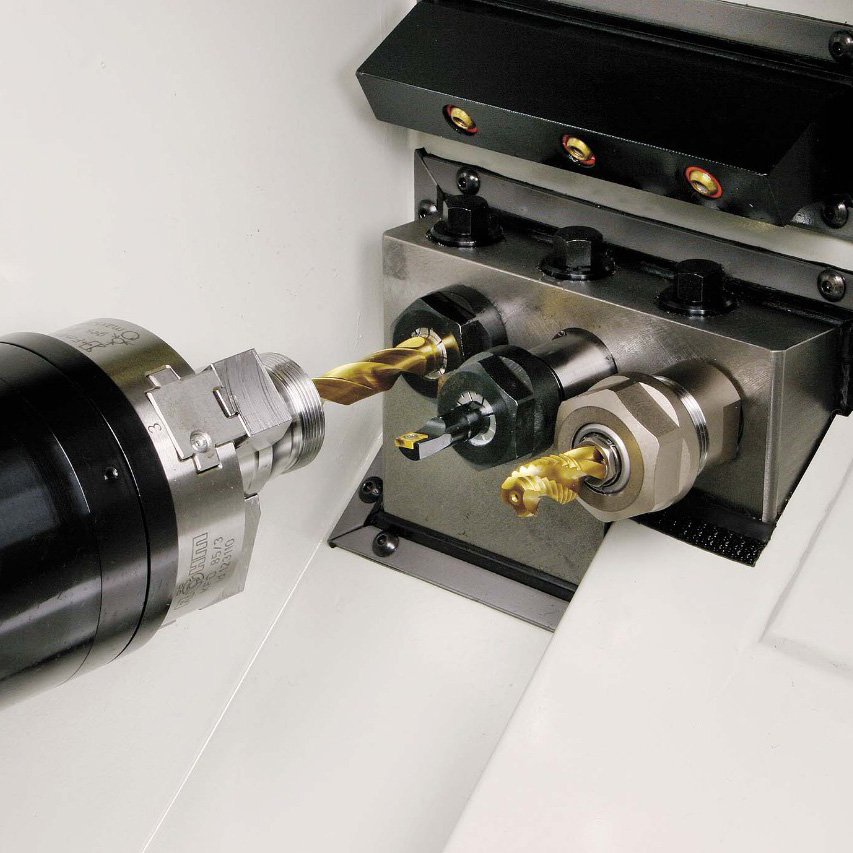

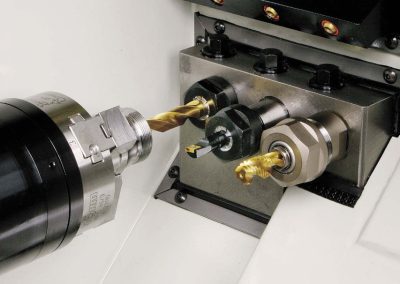

– dispositivo de agarre sincronizável com o fuso principal da máquina - Dispositivo para operações posteriores com 3 posições, fixas ou acionadas*
- Tomada para interfaceamento com alimentadores e magazines de barras
- Sistema de refrigeração de 6 ou 20 bar *
- Transportador de cavacos
- Treinamento para programação e operação
- Assessoria técnica
- Assistência técnica permanente
* Opcionais
| Modelo | TBC42 | TBC60 | |
|---|---|---|---|
| Passagem de barra | |||
| Redonda | mm | 42 | 60 |
| Sextavada | mm | 36 | 52 |
| Quadrada | mm | 29 | 42 |
| Comando numérico | Fanuc 0iTF | ||
| Acionamento principal | |||
| Rotação máxima | rpm | 5000 | 4000 |
| Potência (continua) | kW/cv | 7,5 / 11 | 7,5 / 11 |
| Potência (intermitente) | kW/cv | 11,0 / 15,0 | 11,0 / 15,0 |
| Torque – 100% (contínuo) | Nm | 95.5 | 95.5 |
| Acionamento dos eixos | |||
| Velocidade dos eixos | |||
| Carro cruzado dianteiro (X1Z1) | m/min | 15 | 15 |
| Carro do revólver (X2Z2) | m/min | 15 | 30 |
| Carros verticais (V1) e (V2) | m/min | 15 | 15 |
| Força de avanço dos carros | N | 2500 | 2500 |
| Revólver porta-ferramentas | |||
| Tipo da torre | Estrela | Estrela | |
| N° de ferramentas | 8 | 8 | |
| Porta ferramentas | VDI 25 | VDI 25 | |
| Giro da torre 1 estação (destrava / gira / trava) | seg | 0.3 | 0.3 |
| Estação adicional | seg | 0.06 | 0.06 |
| Giro da torre a 180° | seg | 0.48 | 0.48 |
| Eixo C | |||
| Rotação máxima | rpm | 100 | 100 |
| Resolução | grau | 1E-3 | 1E-3 |
| Ferramentas acionadas | |||
| N° de ferramentas acionadas / posição de agarre | 7 / 1 | 7 / 1 | |
| Diâmetro da haste da ferramenta | mm | 13 | 13 |
| Potência (continua) | kW/cv | 1,1 / 1,5 | 1,1 / 1,5 |
| Potência (intermitente) | kW/cv | 3,7 / 5,0 | 3,7 / 5,0 |
| Torque | Nm | 7 | 7 |
| Rotação máxima | rpm | 6000 | 6000 |
| Unidade de trabalho posterior | |||
| N° de estações (das quais acionadas) | 3 (1 ou 2) | 3 (1 ou 2) | |
| Placa de agarre | |||
| Diâmetro da placa de fixação | mm | 85 | 85 |
| Comprimento máximo de agarre | mm | 25 | 25 |
| Dimensões | |||
| Peso líquido aproximado | kg | 2500 | 2500 |
