Página Inicial / Produtos / TND-S

TND-S

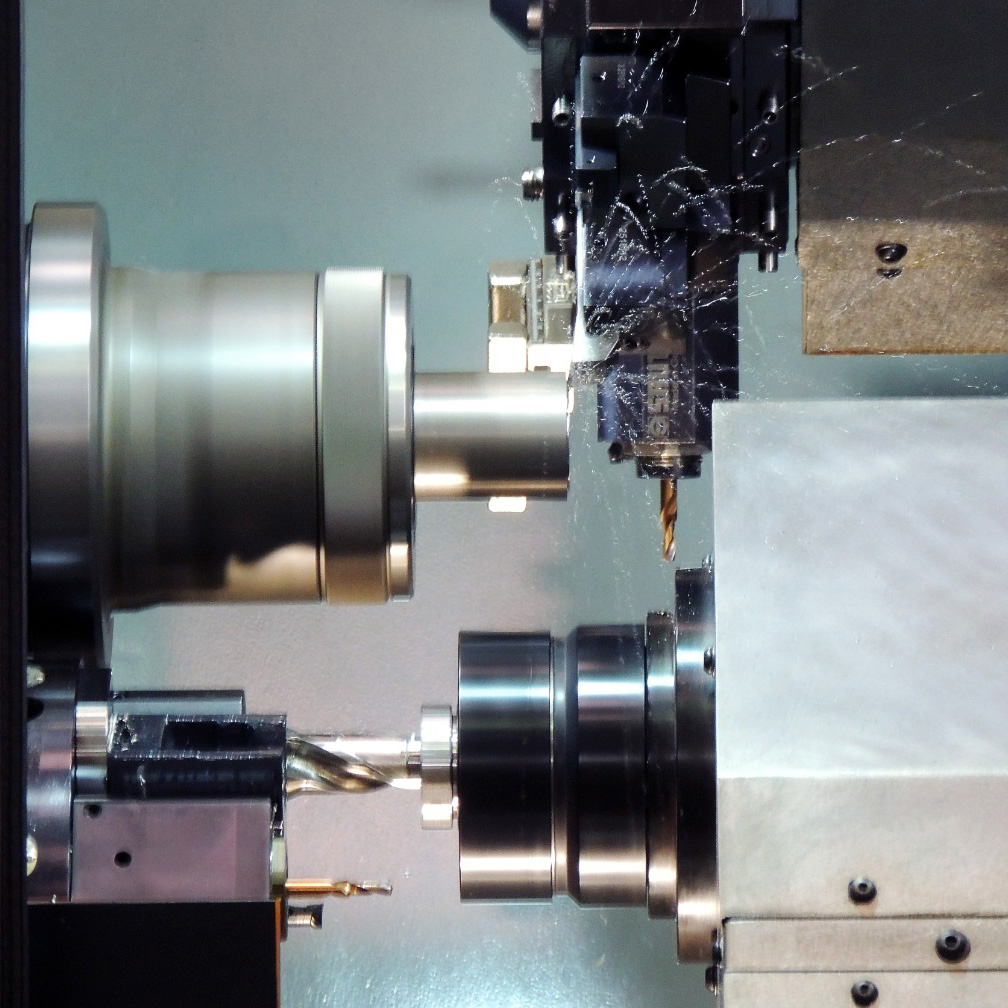

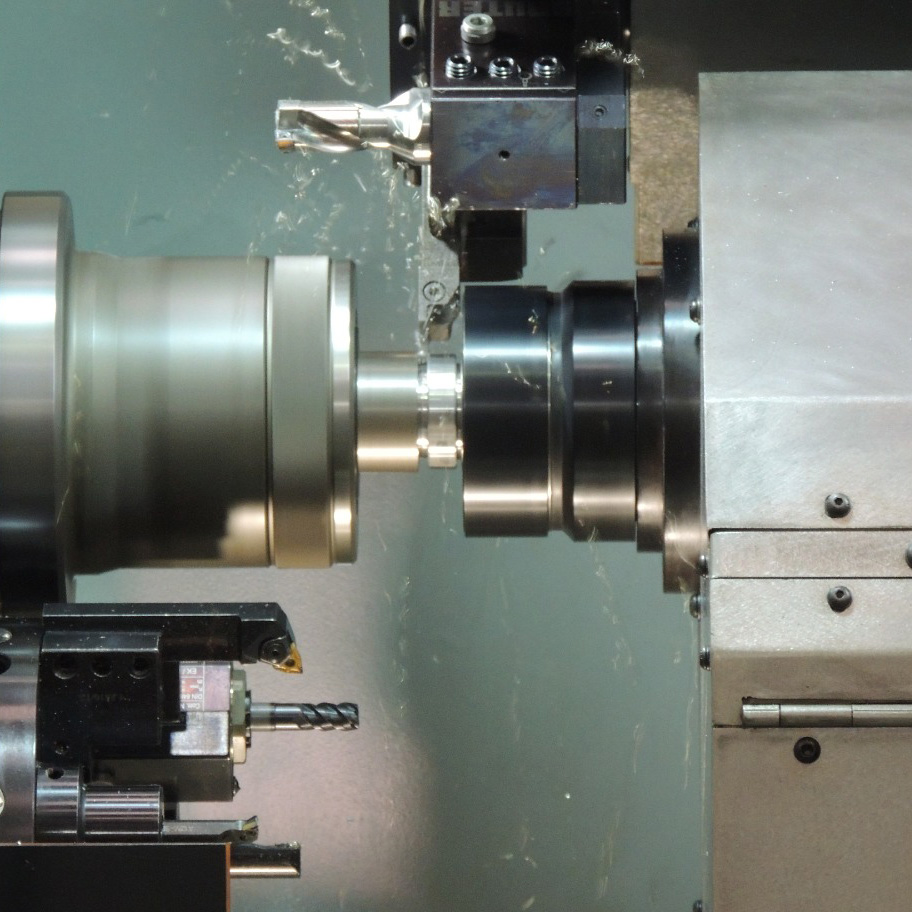

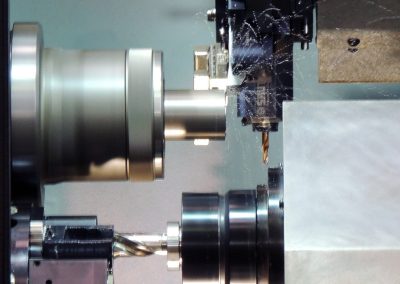

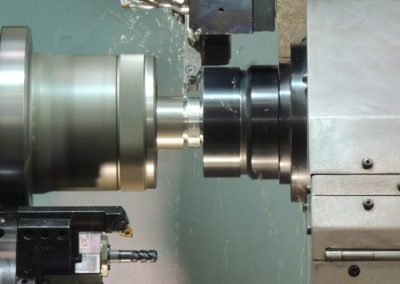

Centro de torneamento com contrafuso

  • Barramento inclinado a 30°
  • Carro cruzado e contrafuso deslizam sobre guias lineares de rolos de alta precisão

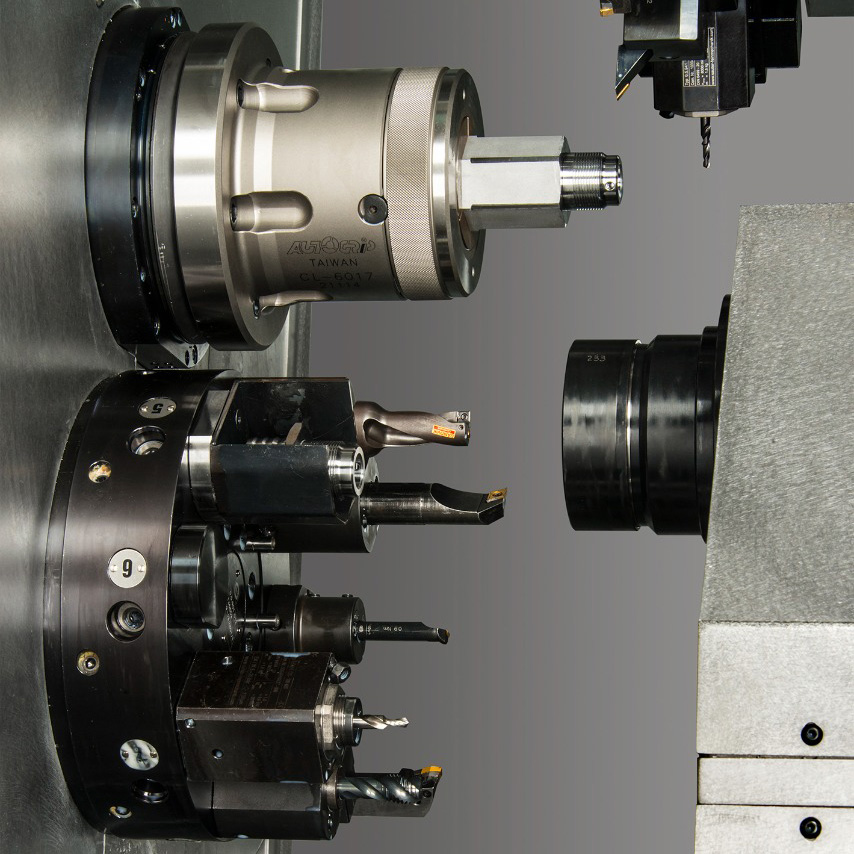

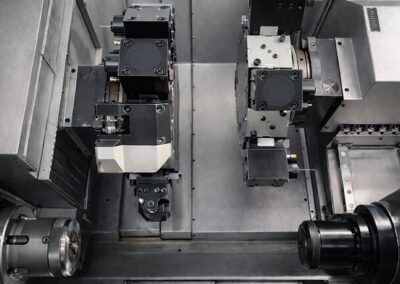

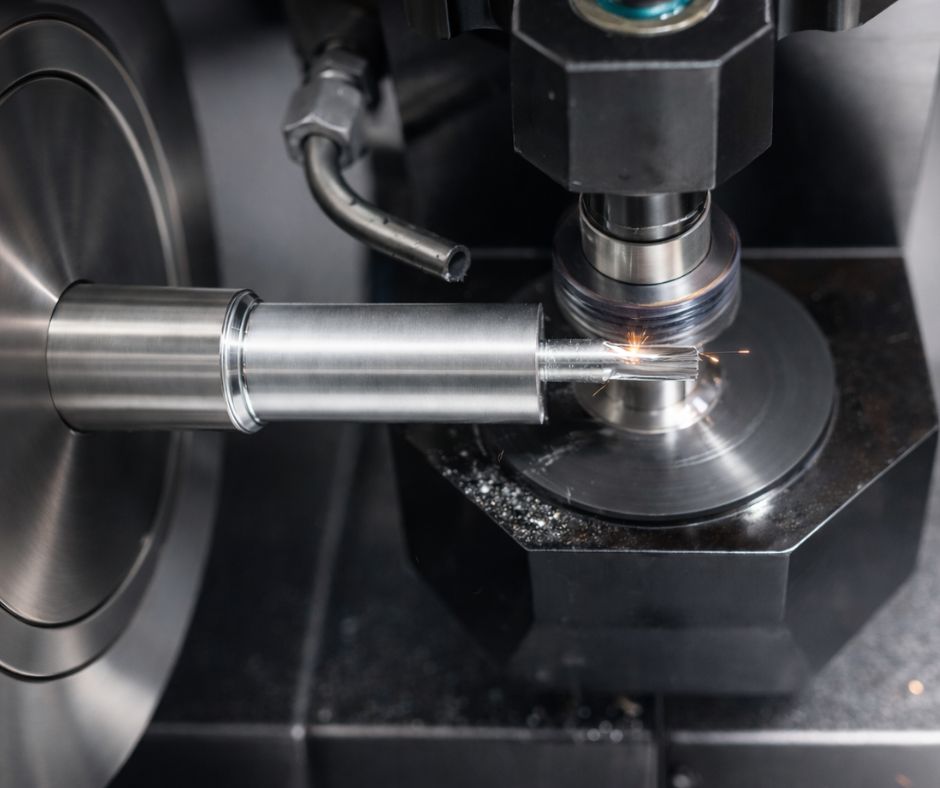

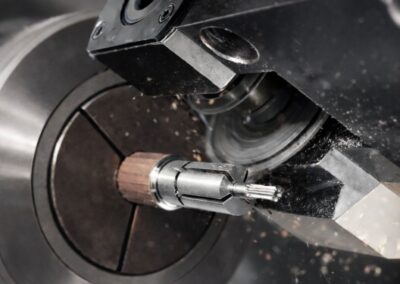

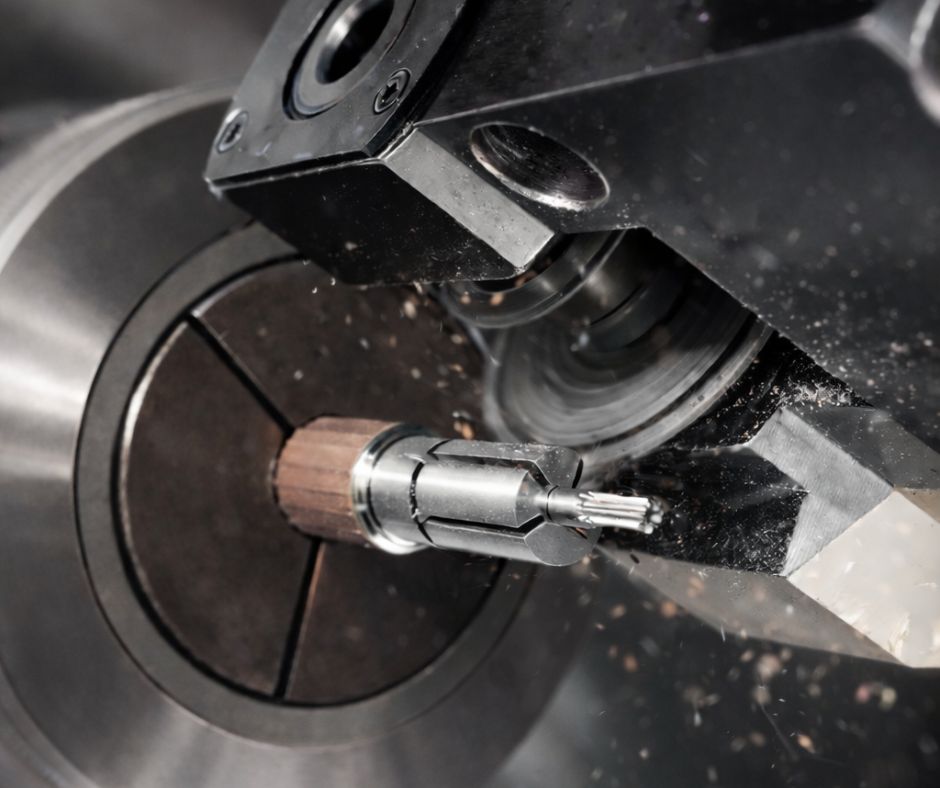

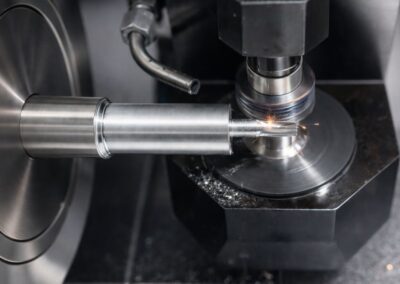

  • Revólver (lado do fuso principal), servo acionado, Eixo-Y, com tambor porta-ferramenta de 12 posições, para ferramentas acionadas
  • Revólver (lado do contra fuso), servo acionado, com tambor porta-ferramenta de 12 posições, para ferramentas acionadas
  • Fusos de esferas recirculantes e guias lineares de rolos de alta precisão: o acionamento é feito através de servo-motores que atuam sobre fusos de esferas
  • Fuso principal com passagem para barras de Ø45 ou 65mm
  • Contrafuso com passagem de Ø45 ou 65mm
  • Eixo C no fuso principal e no contrafuso
  • Sistema de refrigeração do fluido de corte de 6 bar de pressão (20 bar opcional)
  • Transportador de cavacos removível e integrado ao tanque do fluido refrigerante
  • Dispositivo de separação de peças composto de calha e transportador de peças
  • Interfaces para aplicação de alimentadores hidráulico ou magazines de barras
  • Máquina compacta pelas dimensões externas, oferecendo grande economia de espaço, porém com generoso campo de trabalho
  • Projeto voltado ao conforto operacional e à proteção do meio ambiente.
Dados técnicos
ModelosTND 45 STND 65 S
Comando numéricoFanuc 0i-TF Plus
MonitorTouch Screen 15"
Acionamento principal
Potência 100% / 25%kW11 / 15
Torque 100% / 25%Nm67 / 12290 / 164
Rotação máximarpm5,0004,000
Diâmetro de passagem para barrasmm4565
Pinças DIN 6343A42 (173E)A60 (185E)
Outros sistemas de fixaçãoopcional
Eixo C
Rotação máximarpm300
Resoluçãograus0.001
Contrafuso
Potência 100% / 25%kW5,5 / 7,5
Torque 100% / 25%Nm52 / 95
Rotação máximarpm5,0004,000
Diâmetro de passagem para barrasmm60
Pinças DIN 6343A42 (173E)A60 (185E)
Outros sistemas de fixaçãoopcional
Eixo C
Rotação máximarpm300
Resoluçãograus0.001
Carro cruzado esquerdo (X1/Y1/Z1)
Avanço Rápido (X1/Y1/Z1)m/min20 | 20 | 30
Curso (X1/Y1/Z1)mm186 | 80 | 240
Força de avançoNm4.520 | 4.520 | 4.520
Revólver (X1/Y1/Z1)
Número de ferramentas fixas / acionadas12
Seção transversal de ferramentasmm25 x 25
Padrão de fixação do porta ferramentaBMT 55
Potência ferramenta acionadakW2.7
Torque da ferramenta acionadaNm12 / 32
Rotação máxima da ferramenta acionadarpm4,000
Carro cruzado direito (X2/Y2/Z2)
Avanço Rápido (X2/Y2/Z2)m/min20 | 20 | 30
Curso (X2/Y2/Z2)mm186 | 80 | 265
Força de avançoNm4.520 | 4.520 | 4.520
Revólver (X2/Y2/Z2)
Número de ferramentas fixas / acionadas12
Seção transversal de ferramentasmm25 x 25
Padrão de fixação do porta ferramentaBMT 55
Potência ferramenta acionadakW2.7
Torque da ferramenta acionadaNm12 / 32
Rotação máxima da ferramenta acionadarpm4,000
Dimensões
L x P x A (sem transportador de cavacos)mm2.800 x 2.030 x 2.000
Pesokg6,500
Catálogo PDF
