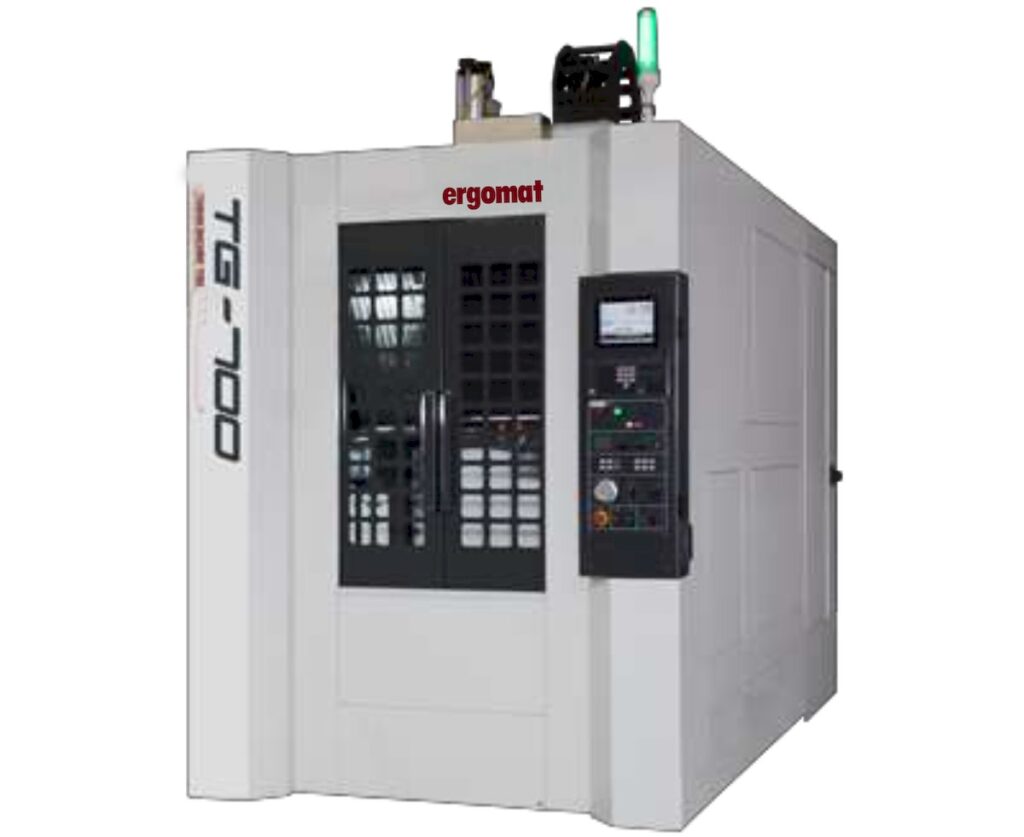

Centro de Usinagem Vertical de coluna móvel
Ergomat by TMT – TG-700
| Modelo | TG-700 | ||
|---|---|---|---|
| Cursos | Curso eixo X | mm | 700 |
| Curso eixo Y | mm | 450 | |
| Curso eixo Z | mm | 420 | |
| Distância entre nariz do eixo árvore e mesa | mm | 150 a 570 | |
| Avanços | Avanço rápido X / Y / Z (G00) | m/min | 48/48/48 |
| Máximo avanço de corte (G01) | m/min | 10,000 | |
| Mesa | Tamanho da mesa | mm | 1.280 x 500 |
| Peso máximo sobre a mesa | Kg | 700 | |
| Cabeçote Vertical | Rotação máxima | rpm | 10,000 |
| Cone do eixo árvore | BT-40 | ||
| Transmissão | Direct Drive | ||
| Potência (cont./ 30min) | kW | 5,5 / 7,5 | |
| Magazine de ferramentas | Tipo | Servo Drive | |
| Quantidade de ferramentas | 22 | ||
| Diâmetro máx. ferr. (com ferr. ao lado) | mm | 100 | |
| Comprimento máximo da ferramenta | mm | 300 | |
| Peso máximo da ferramenta | Kg | 4 | |
| Tempo de troca de ferramentas | seg | 4 | |
| CNC | Fabricante do comando numérico | Mitsubishi / Fanuc |
