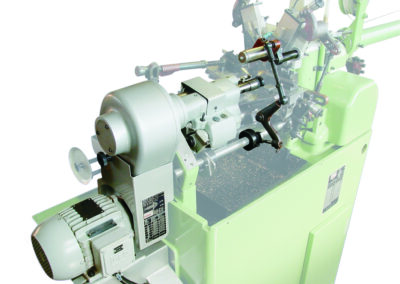

Dispositivo de Furar e Rosquear (BGSE)

APLICACAO
O dispositivo de furar e rosquear é aplicado quando devem ser executados trabalhos de furar e rosquear numa peça usinada. Podem-se fabricar roscas esquerdas e direitas, internas e externas. Além disso, o dispositivo pode ser usado para furar duplo ou furar e escarear.

FUNCIONAMENTO
Ao contrário do fuso de rosquear que gira, a pinola de furar somente executa um movimento longitudinal e não um movimento giratório.
A usinagem de rôscas efetua-se pelo princípio de rotação superior e respectivamente inferior. Portanto, ao cortar roscas direitas o número de rotações do fuso de cortar deve ser inferior ao do fuso principal. Alcançado o comprimento da rosca, o motor de acionamento do fuso de cortar é acelerado para o dobro do número de rotações através do comutador de comando, a ferramenta, ultrapassando assim a rotação do fuso principal e retirando-se da peça rosqueada.
Para a usinagem de roscas esquerdas usa-se uma rotação alta ao abri-las e rotação baixa para o retrocesso da ferramenta.
O avanço das pinolas efetua-se pelo empurrador sobre pinos de rolos e a curva do tambor.
O tambor de curva é montado no eixo de comando central.
Ao terminar o curso de elevação da pinola de furar e após o seu retrocesso total, são girados, o corpo basculante pela alavanca basculante e uma curva basculante montada no eixo de comando traseiro, até o final do encosto, pondo assim a pinola de rosquear em posição de trabalho.
Pelo movimento basculante, o flange de aperto em posição de trabalho é levado em frente do empurrador, sendo levado por este, enquanto que o flange de aperto da outra pinola não chega a engatar, não movimentando assim a pinola.
Por meio de dois parafusos sextavados no corpo de sustentação, o dispositivo está sendo apertado sobre os eixos de guia.
O curso de elevação das pinolas é determinado pelas peças de aperto.
Para cortar rôscas curtas, a curva de avanço é formada de tal maneira que a ferramenta somente é encostada por curto tempo.
Pelo apoio flutuante do assento da ferramenta, este é retirável.
Sendo assim a curva pode ser usada para diversas roscas.
Em roscas com mais de 12 mm de comprimento, a pinola deve ser levada atrás pelo empurrador, porém sem fazer pressão.
Nisso, a curva deve ser adaptada ao passo da rosca.
O comutador de comando é acionado, mudando o número de rotações cada vez que atingir o comprimento da rosca, efetuando assim o retrocesso da ferramenta.
