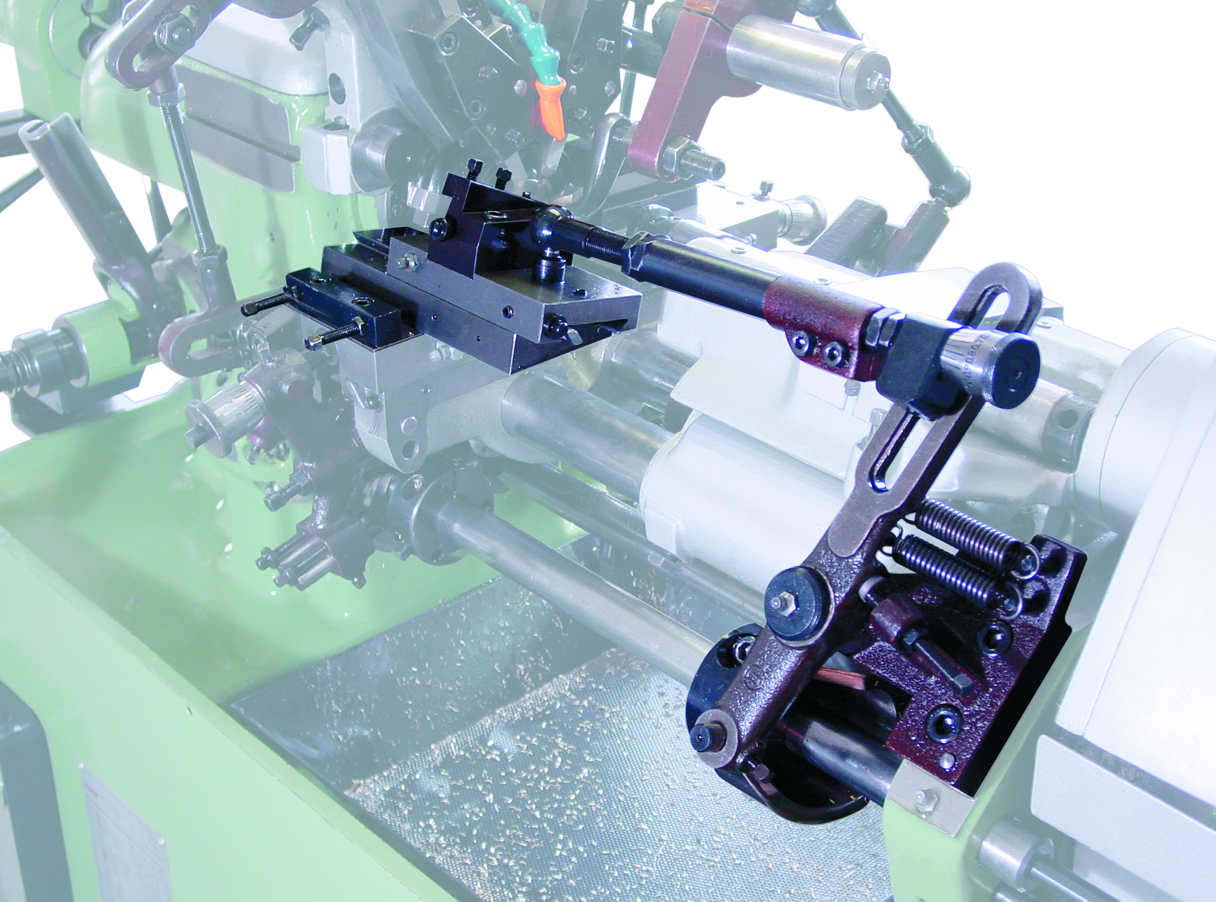

Dispositivo de Tornear Longitudinal (LEV)

APLICAÇÃO

O dispositivo de tornear longitudinal pode ser montado tanto no carro transversal dianteiro como no carro transversal traseiro do suporte transversal. O dispositivo é aplicado somente quando não é possível dar forma a peça pelo processo de entalhamento, devido ao comprimento da peça de torneamento ou quando é impossível o torneamento externo da peça com auxilio da ferramenta de tornear externo no revólver estrela e na contra-ponta de furar respectivamente, devido a precisão necessária. É possível o torneamento de peças até 70 milímetros.

Com o dispositivo de tornear longitudinal dianteiro podem ser torneados 3 rebaixos e com o dispositivo de tornear longitudinal traseiro 2 rebaixos com dimensões de comprimento exatas.

Além disso, a construção possibilita um torneamento cônico até 5 graus, bem como a execução de faces planas em ângulo reto.

Dispositivo de tornear longitudinal traseiro com revólver estrela

Na aplicação simultânea com um revólver estrela devemos utilizar um carro de tornear longitudinal de menor comprimento, devido as condições de espaço limitados.

Por esse motivo, o comprimento de torneamento diminui de 70 para 45 milímetros. Quando forem utilizados os dispositivos de tornear longitudinal, não podem ser aplicados ao mesmo tempo os seguintes dispositivos:

• Com o dispositivo de tornear longitudinal dianteiro: Dispositivo copiador hidráulico, dispositivo de apanhar peças.
• Com o dispositivo de tornear longitudinal traseiro: Dispositivo de fresar roscas e tornear polígonos, dispositivo de pentear roscas, revólver estrela.
• Com o dispositivo de tornear polígonos: Dispositivo de pentear roscas.
