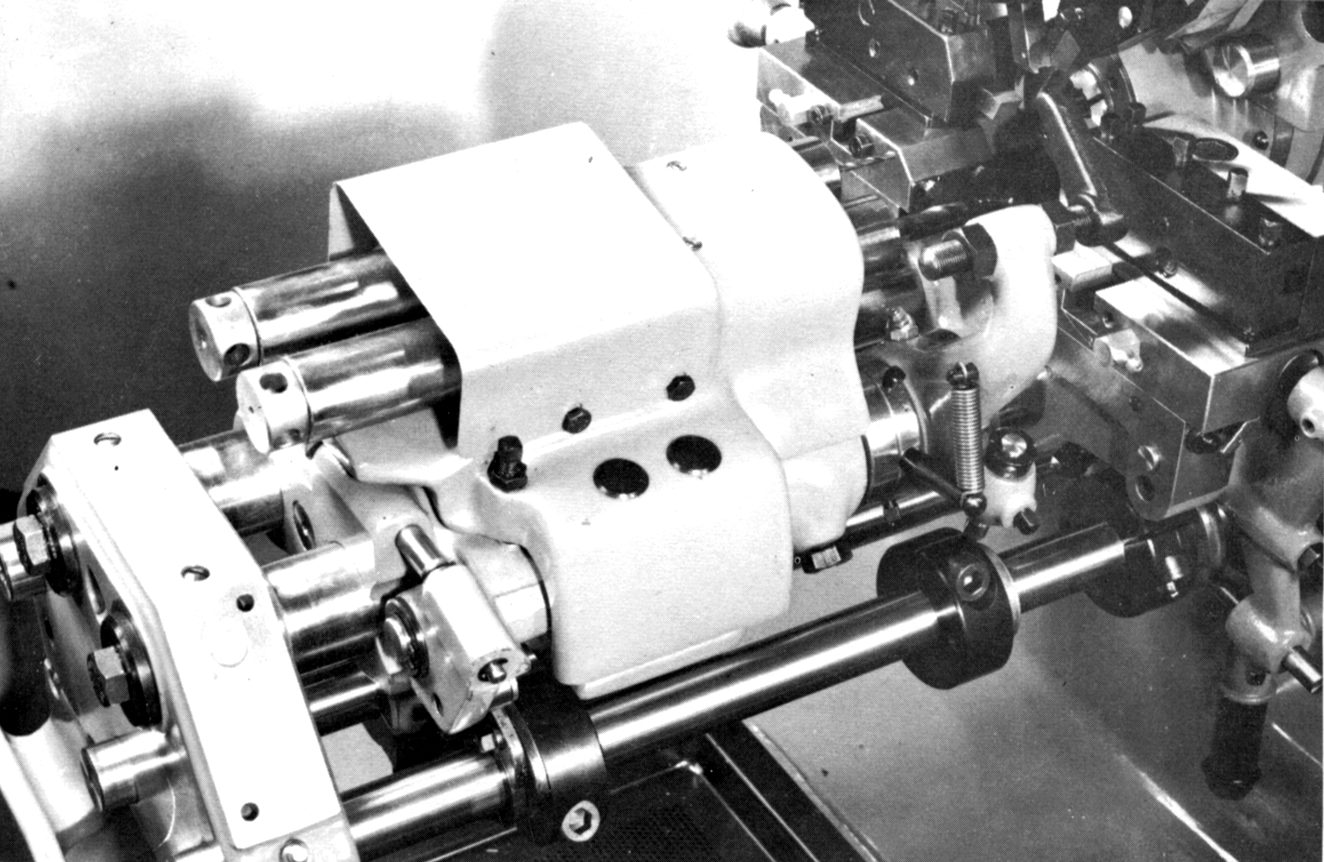

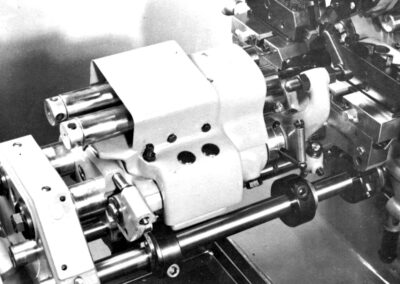

Dispositivo de Furar e Rosquear (DBE)

APLICAÇÃO
O dispositivo de furar duplo é aplicado na usinagem de peças que requerem operações frontais com 2 ferramentas.
Por exemplo:
Centrar e furar, furar e furar (2 diâmetros sem escalonar brocas), furar e guiar, etc..

ESTRUTURA
O corpo de sustentação do dispositivo de furar duplo é montado nos eixo de guia da máquina, no lugar do contra ponta, e é fixado ao eixo de guia da máquina.
No corpo de sustentação do dispositivo esta alojado um eixo de guia que assenta o corpo basculante do dispositivo.

FUNCIONAMENTO
As pinolas do dispositivo de furar duplo, são preparadas para receber pinças de fixação tipo A3 e com elas as ferramentas utilizadas devem ser fixadas.
O dispositivo de furar duplo em repouso (sem atuação de curvas) mantém a pinola dianteira centrada com o fuso principal da máquina.
O dispositivo em repouso mantém a flange de aperto diante do empurrador estando assim pronto para ser acionada.
O retrocesso da pinola é realizado através de molas.
