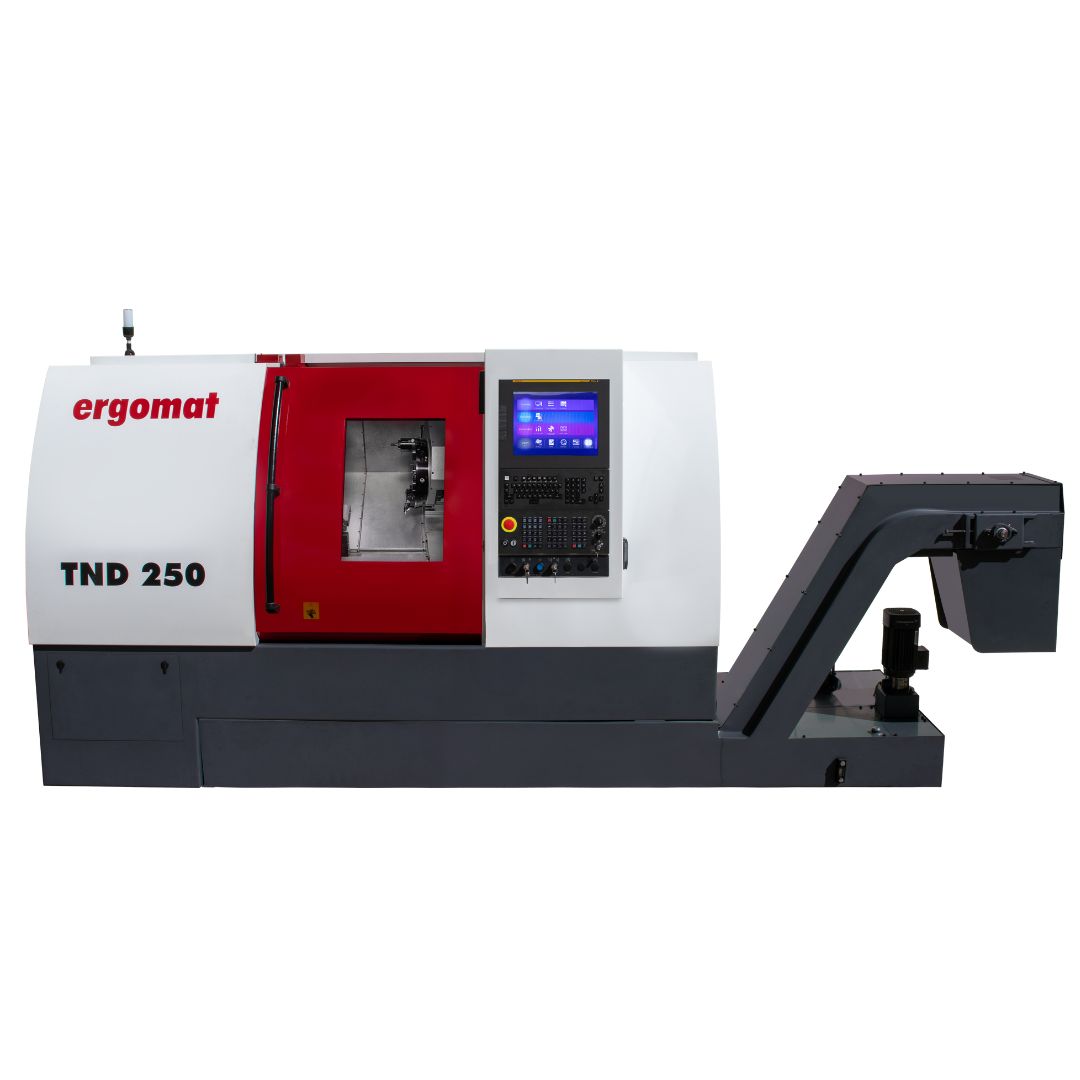

TND250
Torno automático universal CNC de alta performance
- Barramento inclinado
- Carro cruzado e contra ponta deslizam sobre guias lineares de rolos de alta precisão
- CNC e conjunto de acionamentos Fanuc
- Ferramentas acionadas *
- Eixo C

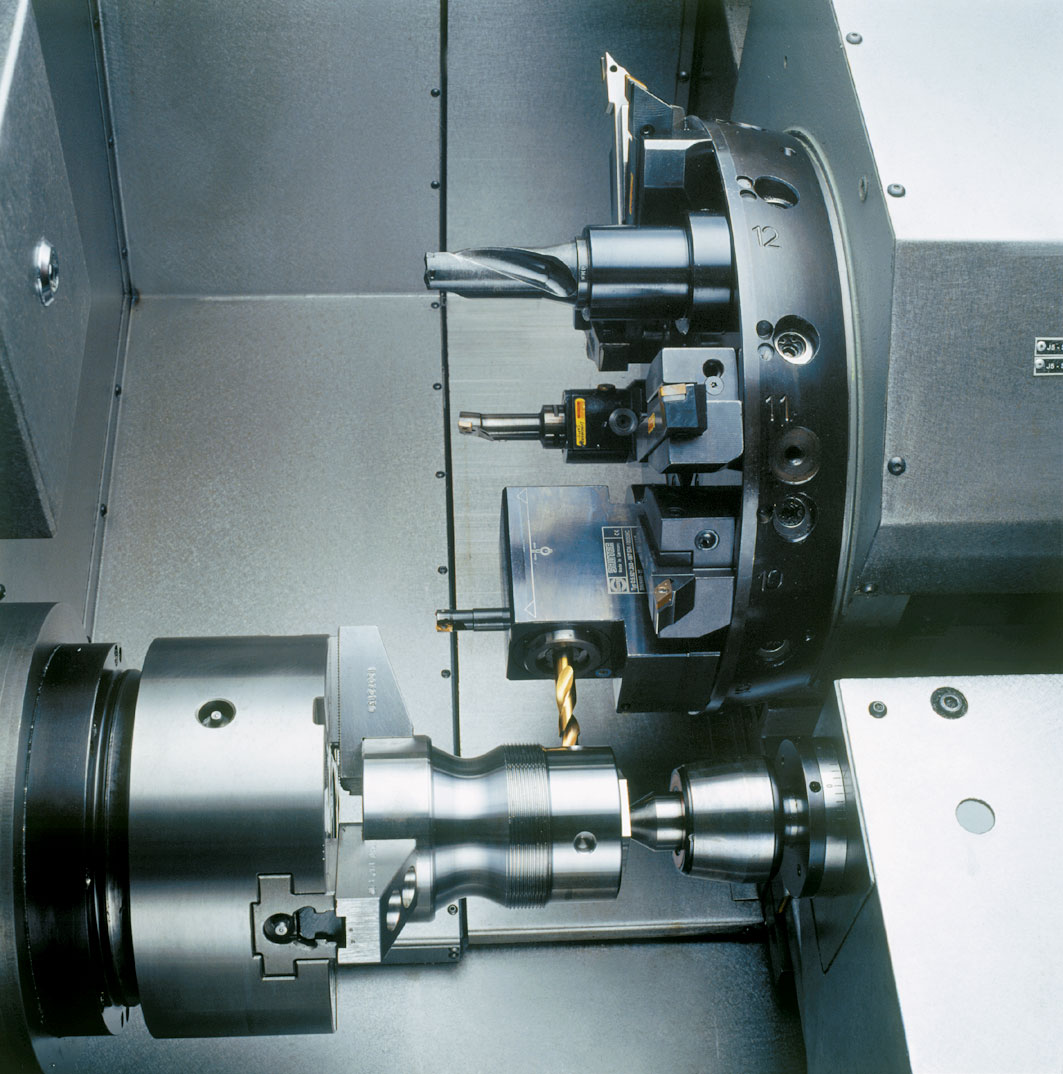

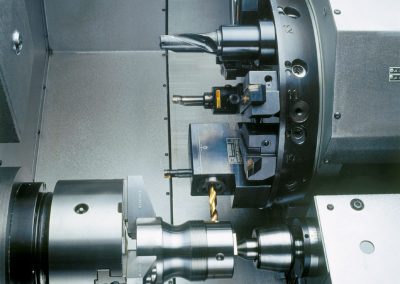

- Revólver hidráulico, com tambor porta-ferramenta de 12 posições
- Contra ponta hidráulica programável *
- Sistema de pre-set de ferramentas de corte atrvés de dispositivo óptico com cálculo automático das ferramentas *
- Sistema de refrigeração do fluido de corte de 6 bar de pressão (12 bar*)
- Fusos de esferas recirculantes e guias lineares de rolos de alta precisão: o acionamento é feito através de servo-motores que atuam sobre fusos de esferas
- Transportador de cavacos removível e integrado ao tanque de fluido refrigerante
- Conjunto porta pinça *
- Dispositivo de separação de peças *
- Interfaces para aplicação de alimentador hidráulico ou magazine de barras *
| Modelo | TND250 | |
|---|---|---|
| Campo de trabalho | ||
| Diâmetro de volteio sobre o barramento | mm | 470 |
| Diâmetro de volteio sobre o carro cruzado | mm | 300 |
| Diâmetro torneável com ferramenta | mm | 280 |
| standard | ||
| Diâmetro da placa de fixação | mm | 210 / 250 |
| Comprimento máximo torneável | mm | 500 |
| Fuso principal | ||
| Rotação máxima do fuso | rpm | 5000 / 3500 |
| Diâmetro máximo de passagem de barra | mm | 65 / 80 |
| Potência (contínua 100%) | kW/cv | 22,0 / 30,0 |
| Potência (intermitente 40%) | kW/cv | 26,0 / 35,0 |
| Acionamento dos eixos | ||
| Avanço rápido em X e Z | m/min | 30 |
| Revólver porta-ferramentas | ||
| N° de estações porta-ferramentas | 12 | |
| Sistema de fixação das ferramentas | Direto / VDI30* | |
| Eixo C | ||
| Rotação máxima do eixo C | rpm | 100 |
| Resolução do eixo C | graus | 1E-3 |
| Contra ponta | ||
| Assento | Cone Morse 4 | |
| Sistema de refrigeração | ||
| Pressão do líquido refrigerante | bar | 6/12* |
| Capacidade do tanque | l | 210 |
| Dimensões | ||
| Peso líquido aproximado | kg | 3,700 |
| *Opcionais |
