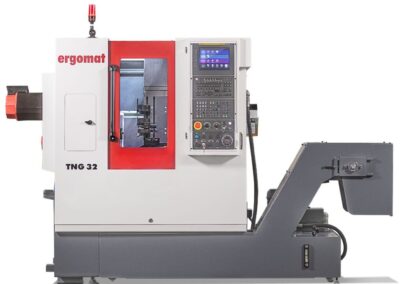

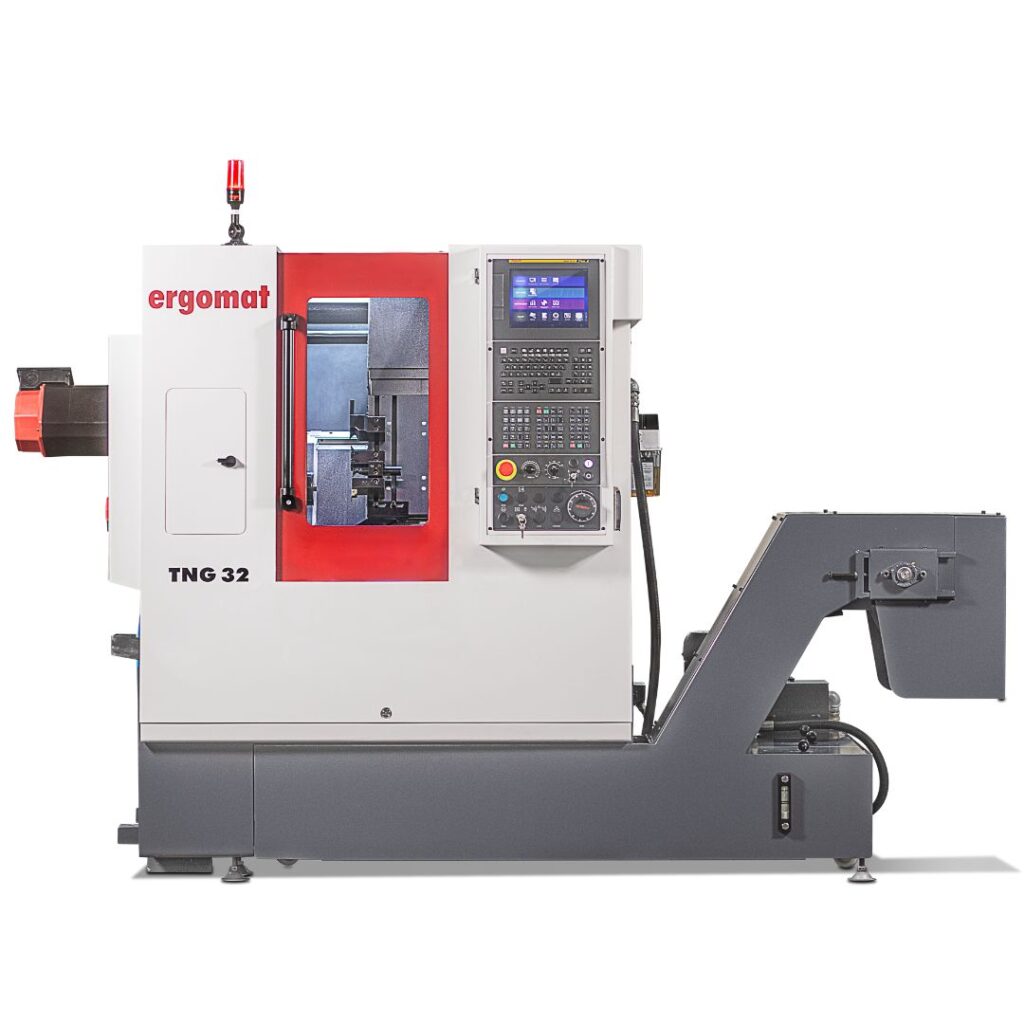

TNG32
Torno automático universal CNC tipo “Gang”
- Construção compacta com barramento inclinado de 60º oferece grande conforto operacional além de eficiente saída dos cavacos e fluxo do líquido refrigerante
- Carro cruzado desliza sobre guias lineares de alta precisão

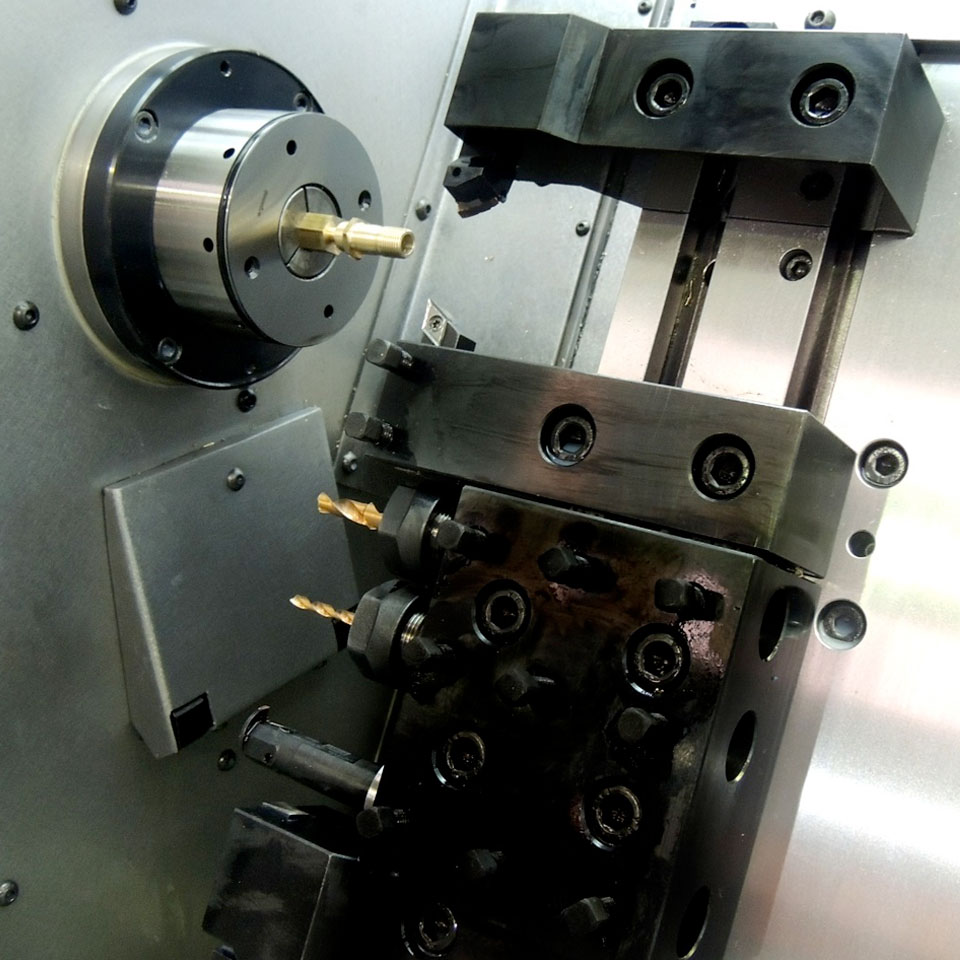

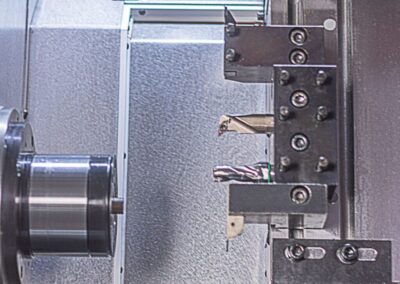

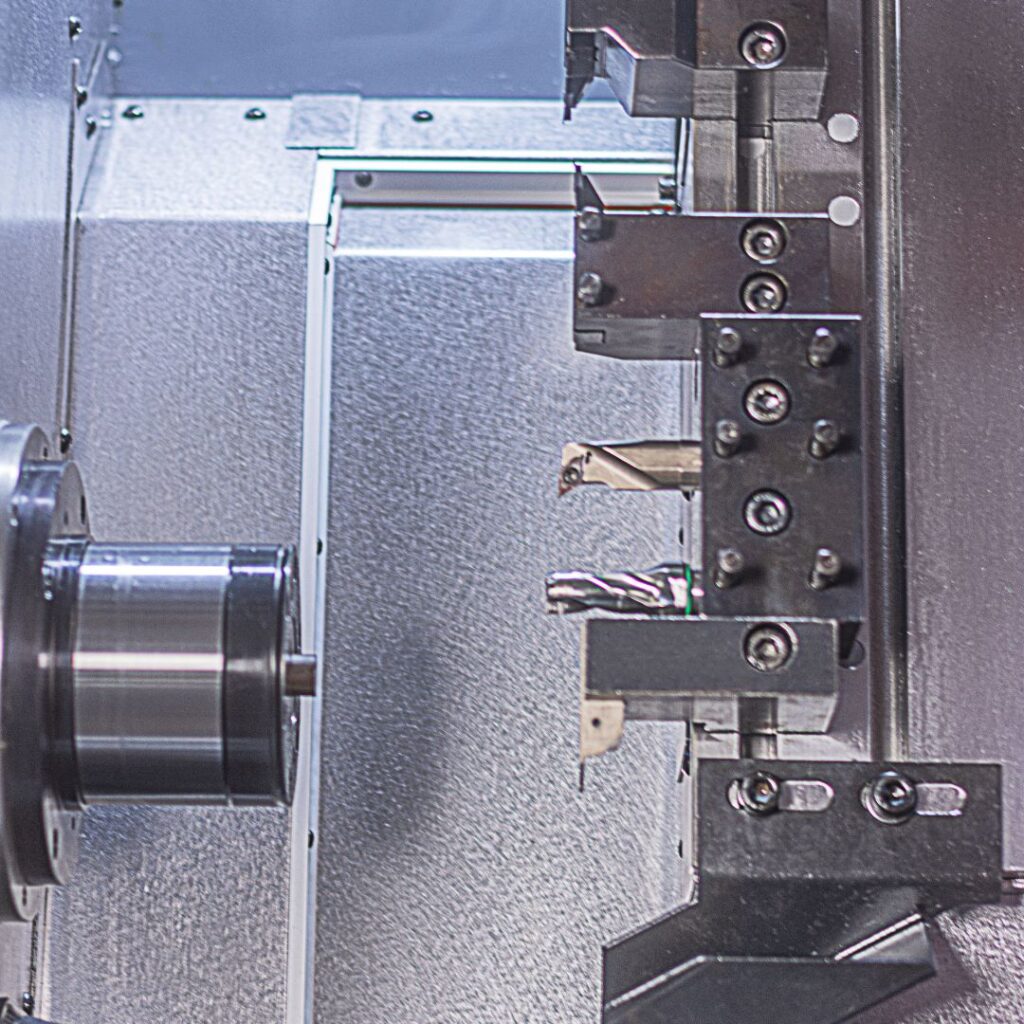

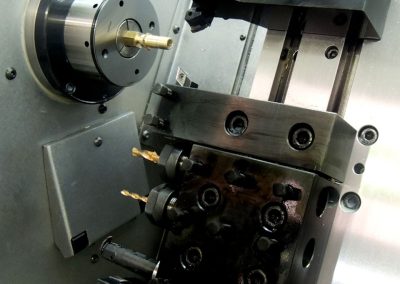

- Mesa com suportes porta-ferramenta, tipo gang, para até 7 posições
- Bloco porta-ferramenta de troca rápida de 3 posições – haste Ø 20mm
- Usinagens a partir de barras até Ø 32mm
- Sujeição mecânica com garras

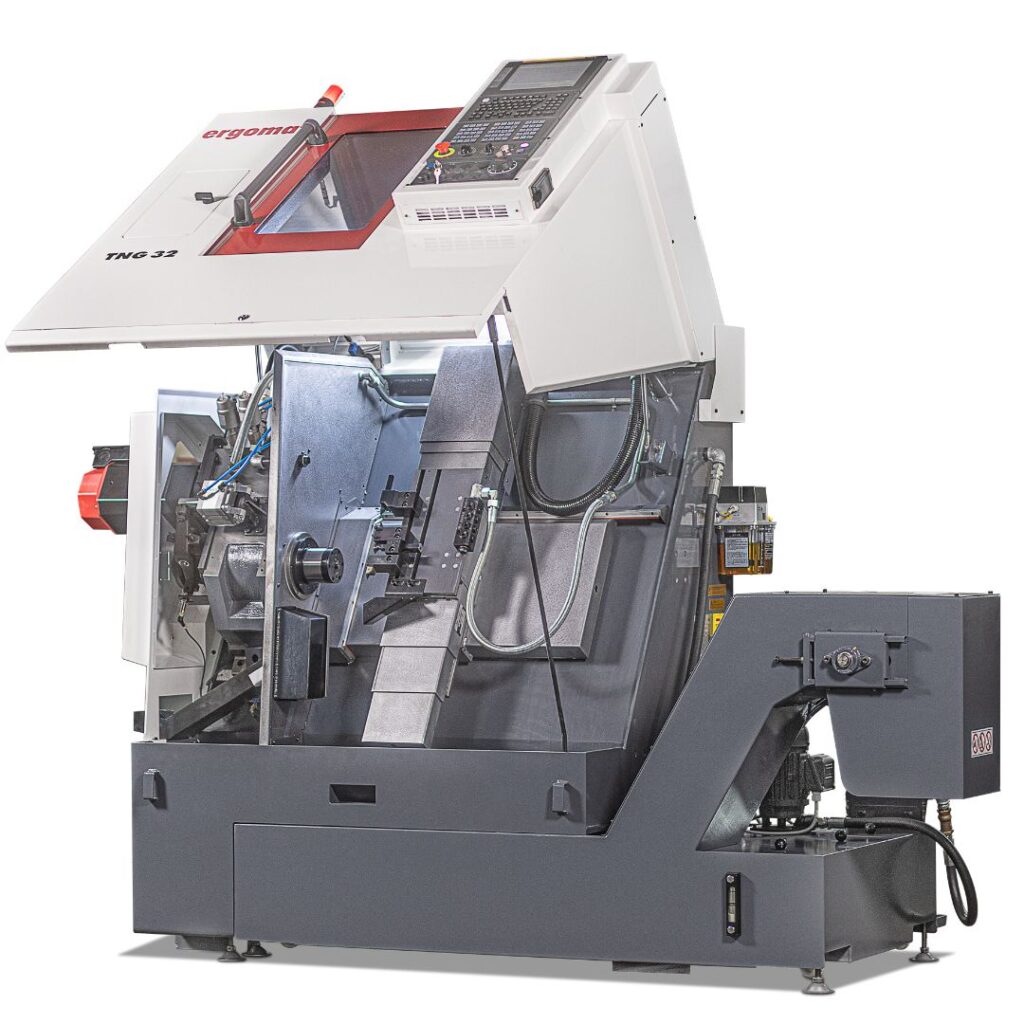

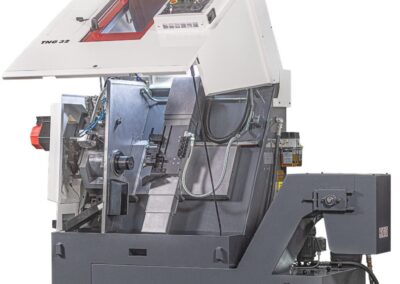

- Carenagem basculante para acesso total ao interior da máquina
- Acessórios opcionais
- Transportador de cavacos
- Alimentador servo-acionado de barras
- Magazine automático de barras
- Refrigeração interna da ferramentas
- Porta-ferramentas diversos
| Dados Técnicos TNG-32 | ||
|---|---|---|
| Comando | ||

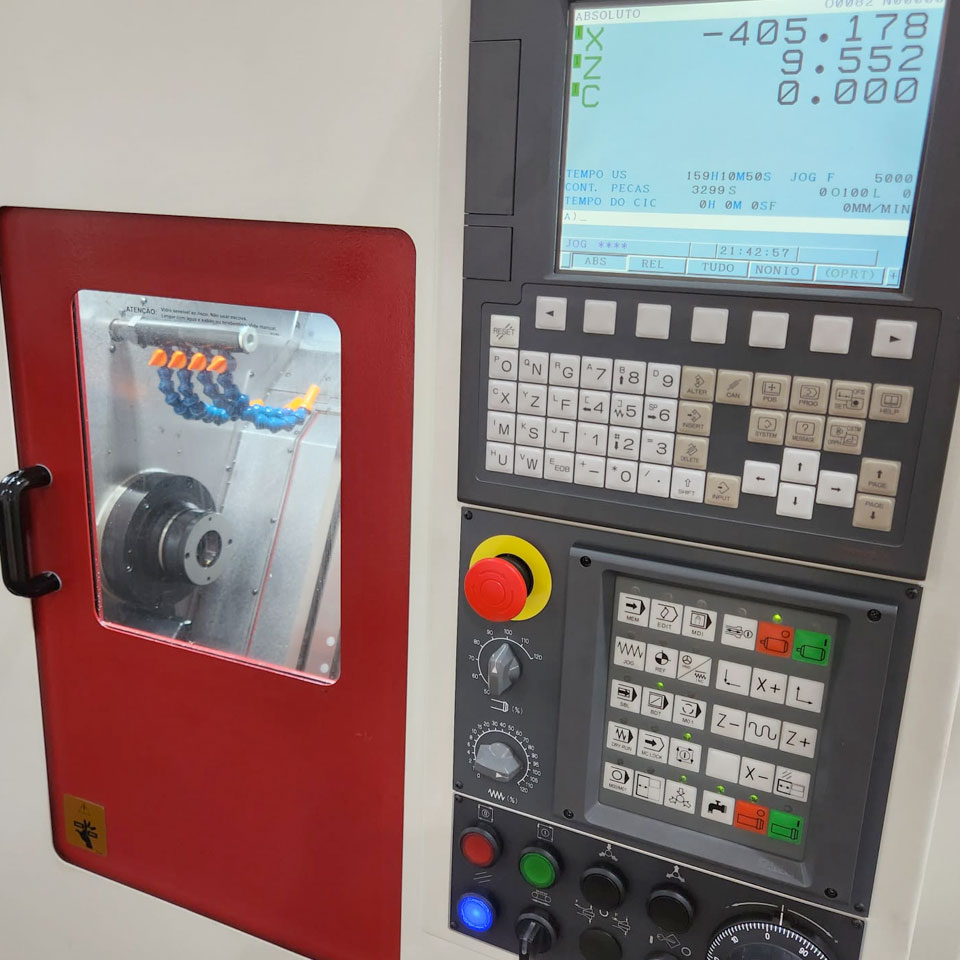

| Fanuc | 0i-TF Plus | |
| Monitor | Touch Screen 10,4" | |
| Fuso principal | ||
| Ø da passagem de barras | mm | 32 |
| Rotação máxima | RPM | 5000 |
| Pinça DIN6343 | 171-E | A36 |
| Pinça DIN6343 | 161-E | A25 |
| Carro cruzado tipo Gang | ||
| Velocidade de deslocamento X | m/min | 20 |
| Velocidade de deslocamento Z | m/min | 30 |
| Número de ferramentas | max. | 7 |
| Haste das ferramentas redondas | mm | 20 |
| Haste das ferramentas quadradas | mm | 12 x 12 |
| Sistema de refrigeração | ||
| Pressão do sistema (standard) | bar | 6 |
| Pressão do sistema (opcional) | bar | 20 |
| Capacidade do Tanque | l | 135 |
| Potência | ||
| Potência | kW | 5,5 / 7,5 |
| Potência | HP | 7,5 / 10 |
| Torque | Nm | 42 / 56 |
| Potência Instalada | kVA | 21,3 |
