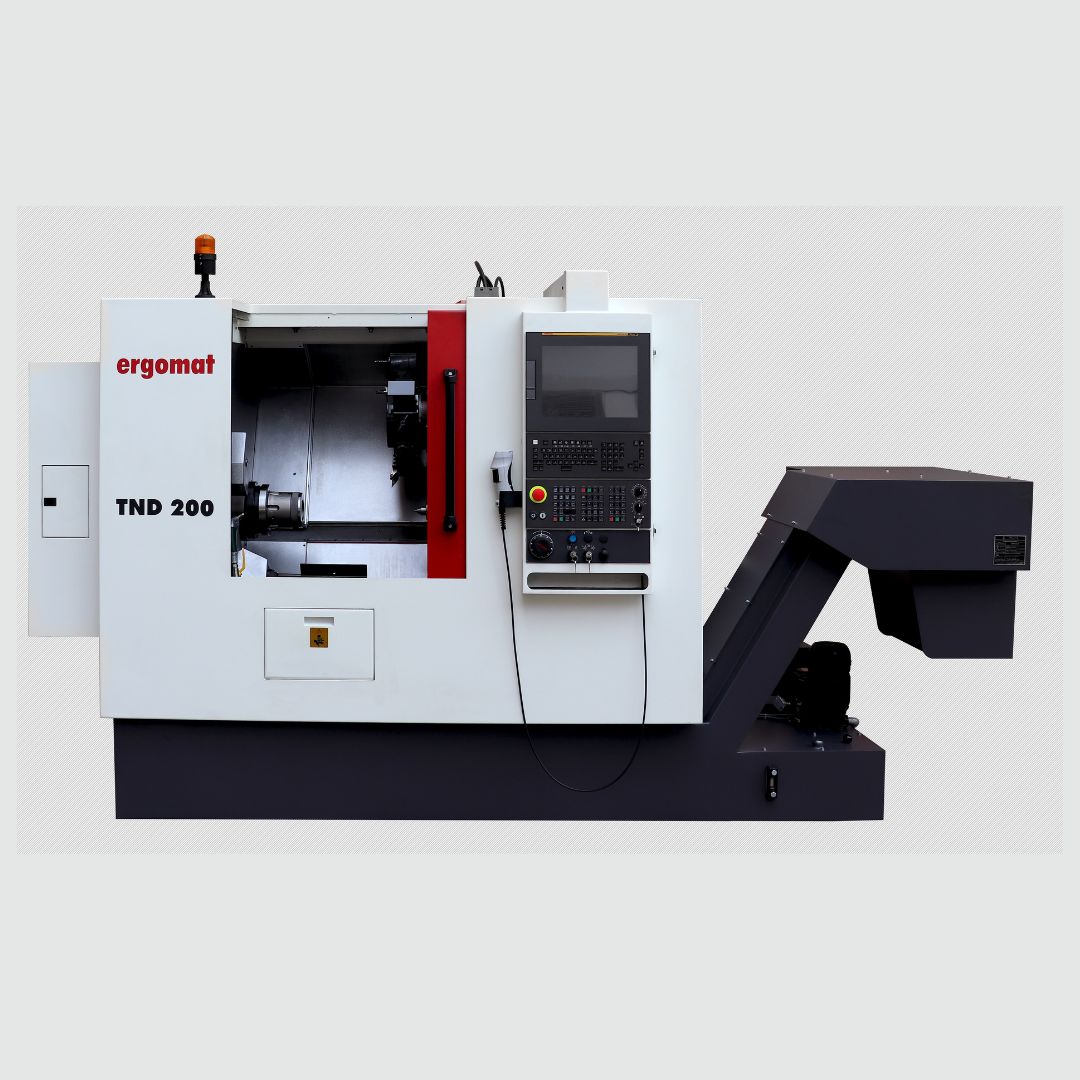

TND200
Torno automático universal CNC
- Barramento inclinado a 60°
- Carro cruzado e contra ponta deslizam sobre guias lineares de rolos de alta precisão
- Eixo C

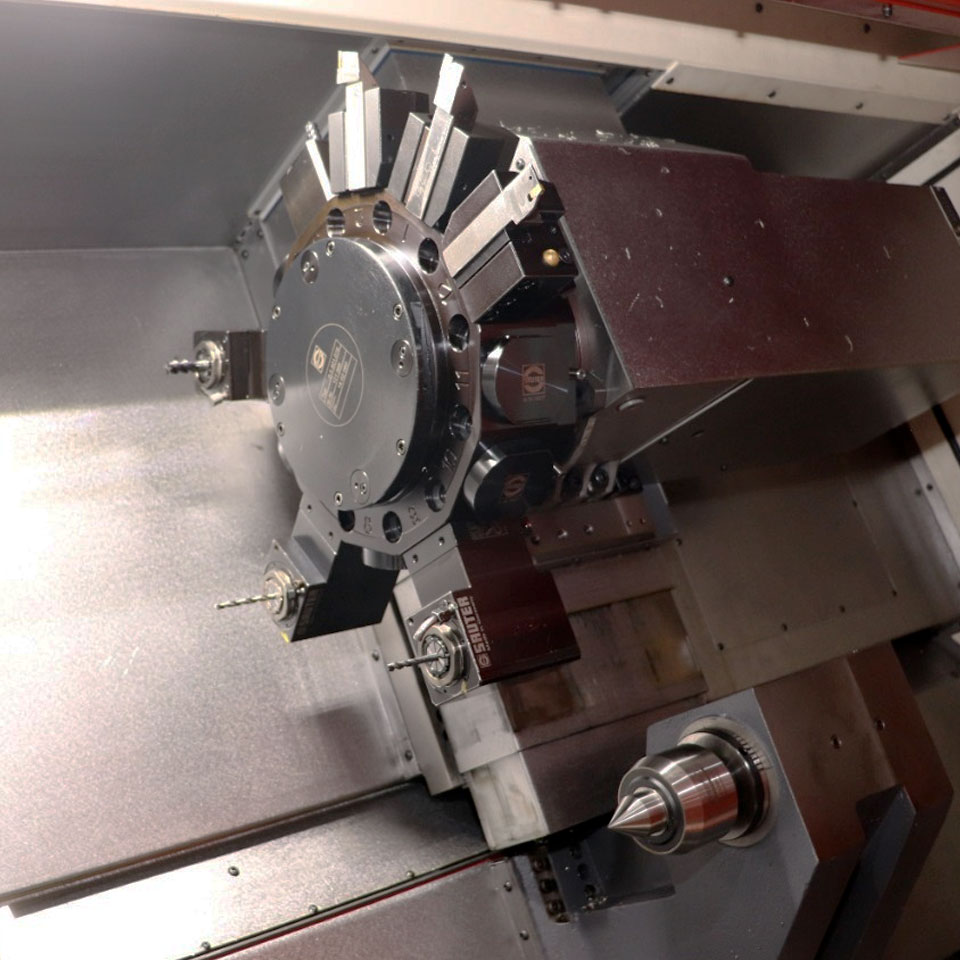

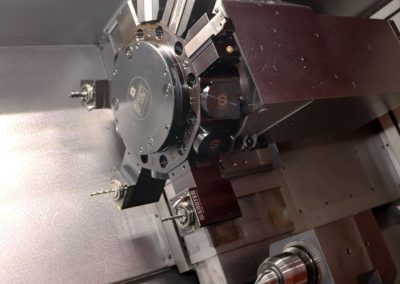

- Revólver servo acionado, com tambor porta-ferramenta de 12 posições, para fixação direta das ferramentas (VDI30*)
- Ferramentas acionadas*
- Contra ponta hidráulica programável*
- Sistema de pre-set de ferramentas de corte através de dispositivo óptico com cálculo automático das ferramentas*
- Sistema de refrigeração do fluido de corte de 6 bar de pressão (20 bar*)
- Fusos de esferas recirculantes e guias lineares de rolos de alta precisão: o acionamento é feito através de servo-motores que atuam sobre fusos de esferas
- Transportador de cavacos removível e integrado ao tanque do fluido refrigerante
- Conjunto porta pinças de troca rápida*
- Dispositivo de separação de peças com gaveta basculante que permite a retirada das peças sem parada da máquina*
- Interfaces para aplicação de alimentadores hidráulico ou magazines de barras*
- Máquina compacta pelas dimensões externas, oferecendo grande economia de espaço, porém com generoso campo de trabalho
- Projeto voltado ao conforto operacional e à proteção do meio ambiente.
- Variante TND 200/65 HT – Equipado com alto torque para usinagens precisas que exijam grande esforço para remoção de cavacos
* Opcionais
| Modelo | UM | TND200/51 | TND200/65 | TND200/65HT |
|---|---|---|---|---|
| Campo de trabalho | ||||
| Diâmetro de volteio sobre o barramento | mm | 500 | 500 | 500 |
| Diâmetro de volteio sobre o carro cruzado | mm | 270 | 270 | 270 |
| Diâmetro torneável com ferramenta standard | mm | 270 | 270 | 270 |

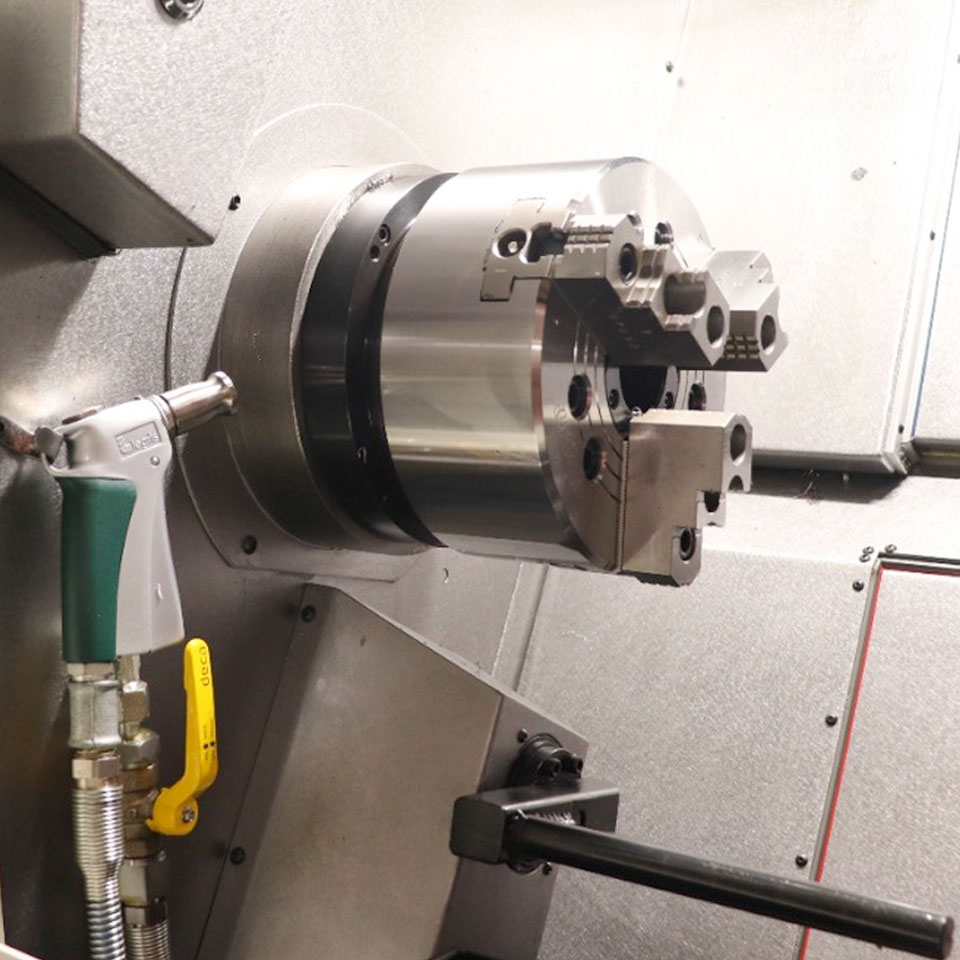

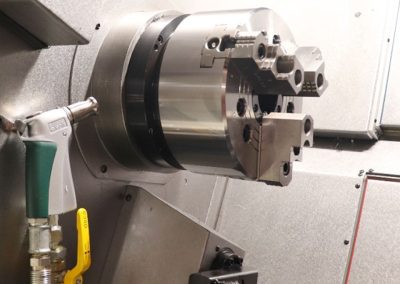

| Diâmetro da placa de fixação | mm | 210 | 210/250* | 210/250* |
| Curso transversal livre – X | mm | 160 | 160 | 160 |
| Curso longitudinal livre – Z | mm | 455 | 400 | 400 |
| Fuso principal | ||||
| Diâmetro do nariz da árvore | mm | 170 | 170 | 170 |
| Diâmetro passagem para barra | mm | 51 | 65 | 65 |
| Acionamento principal | ||||
| Rotação máxima | rpm | 5000 | 4000 | 4000 |
| Potência 100% / 25% | kW | 42309 | 42309 | 15/18,5 |
| Torque 100% / 25% | Nm | 71/130 | 71/130 | 200/328 |
| Acionamento dos eixos | ||||
| Avanço rápido – eixos X/Z | m/min | 30 | 30 | 30 |
| Revólver porta-ferramentas | ||||
| Nº de estações porta-ferramentas | 12 | 12 | 12 | |
| Secção da ferramenta externa | mm | 20/20 | 20/20 | 20/20 |
| Diâmetro da haste da ferramenta interna | mm | 32 | 32 | 32 |
| Sistema de fixação das ferramentas | Direto / VDI30* | Direto / VDI30* | Direto / VDI30* | |
| Eixo C | ||||
| Resolução | graus | 0,089º | 0,089° | 0,089º |
| Ferramentas acionadas | ||||
| Nº de ferramentas acionadas | 12 | 12 | 12 | |
| Diâmetro da haste da ferramenta | mm | 16 | 16 | 16 |
| Potência | kW | 2.7 | 2.7 | 2.2 |
| Torque | Nm | 12 | 12 | 11 |
| Rotação máxima | rpm | 4000 | 4000 | 5000 |
| Contra-ponta hidráulica programável | ||||
| Assento | Cone Morse 4 | Cone Morse 4 | Cone Morse 4 | |
| Sistema de refrigeração | ||||
| Pressão do líquido refrigerante | bar | 6/20* | 6/20* | 6/20* |
| Capacidade do tanque | l | 200 | 200 | 200 |
| Comando numérico | ||||

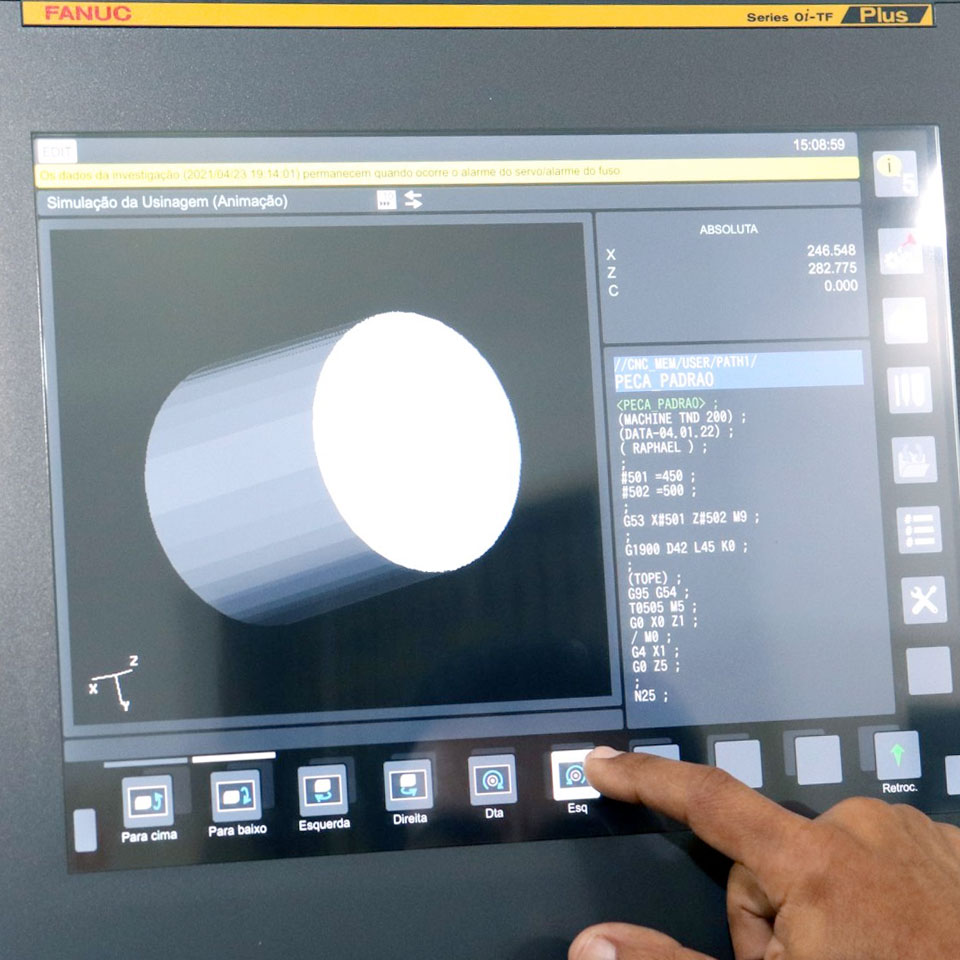

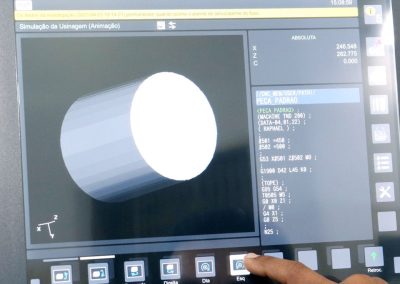

| Fanuc | 0i-TF Plus | 0i-TF Plus | 0i-TF Plus | |
| Dimensões | ||||
| Peso líquido aproximado | kg | 3000 | 3000 | 3000 |
