Torno automático CNC de carros múltiplos

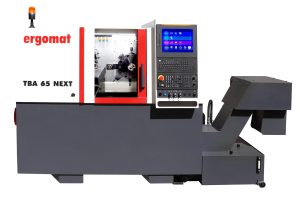

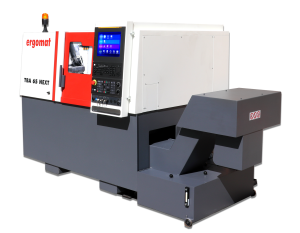

Representando a quinta geração da família de tornos de carros múltiplos da ERGOMAT, o TBA 45/65 NEXT traz a fusão ideal entre uma máquina CNC clássica e um torno de carros múltiplos de altíssima produtividade.
O TBA NEXT oferece 6 eixos, revólver de 8 posições com ferramentas acionadas, montado em um carro cruzado e um poderoso carro porta-ferramenta para formar ou cortar. Além disso, o segundo dispositivo CNC para torneamento longitudinal pode, em poucos instantes, ser substituído por um dispositivo poligonador / fresador de roscas.
Resumindo: alta produtividade, robustez, facilidade de programação e operação, além da já consagrada confiabilidade dos tornos ERGOMAT.
Tudo isso em uma só máquina.
Surpreendente.
- Simultaneidade de operações, que resulta em ciclos de usinagem curtos

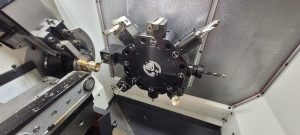

- Revolver estrela de 8 estações, servo-acionado
- 2 carros CNC radiais para formar ou cortar
- Carro cruzado X1/Z1 com interpolação irrestrita dos eixos para operações de torneamento longitudinal, circular, ou para pentear roscas *
- Set-up rápido, devido à programação CNC
- Alta repetitividade e precisão na usinagem
- Dispositivo de fresar roscas e tornear polígonos servoacionado *
- Comando numérico Fanuc 0i – TF Plus, com monitor de 15″ touch screen
* Opcional
| Modelo | TBA NEXT | |
| Passagem do fuso | mm | 45 | 65 |
| Acionamento principal | ||
| rotação máxima do fuso Ø 45 mm | 65 mm | rpm | 5000 | 4000 |
| potência 100% (contínua) | kW / CV | 7,5 / 10 |
| potência 25% (intermitente) | kW / CV | 11 / 15 |
| torque constante com passagem 45 | 65 mm | Nm | 46,6 | 71,6 |
| Avanço rápido | ||
| carro cruzado (X1/Z1) | m/min | 15 / 15 |
| carro revólver (X2/Z2) | m/min | 18 / 30 |
| carro vertical (V1) | m/min | 15 |
| Força de avanço | ||
| eixos X1/Z1 | N | 2260 / 2260 |
| eixos X2/Z2 | N | 2260 / 2260 |
| eixo V1 | N | 2260 |
| Curso | ||
| eixos X1/Z1 | mm | 50 / 100 |
| eixos X2/Z2 | mm | 125 / 300 |
| eixo vertical V1 | mm | 50 |
| Revólver estrela (X2 / Z2) | ||
| nº de estações | 8 | |
| seção transversal de ferramentas | 16 x 16 | |
| padrão de fixação do porta ferramenta | VDI 25 | |
| Ferramentas acionadas | ||
| potência 100% (contínua) | kW / CV | 2,7 / 3,7 |
| torque 100% | Nm | 12 |
| rotação max. | rpm | 4000 |
| Eixo C | ||
| rotação máxima | rpm | 300 |
| unidade de programação | graus | 0,001 |
| Carro cruzado horizontal (X1 / Z1) | ||
| seção transversal de ferramentas | 16 x 16 | |
| Comando numérico | ||
| Fanuc | 0i TF – Plus | |
| monitor | 15″ Touch Screen | |
| Medidas e pesos | ||
| C x L x A (incl. transportador de cavacos) | mm | 2930 x 1530 x 1580 |
| peso líquido | kg | 3200 |
| Dados sujeitos a alteração sem prévio aviso. |
